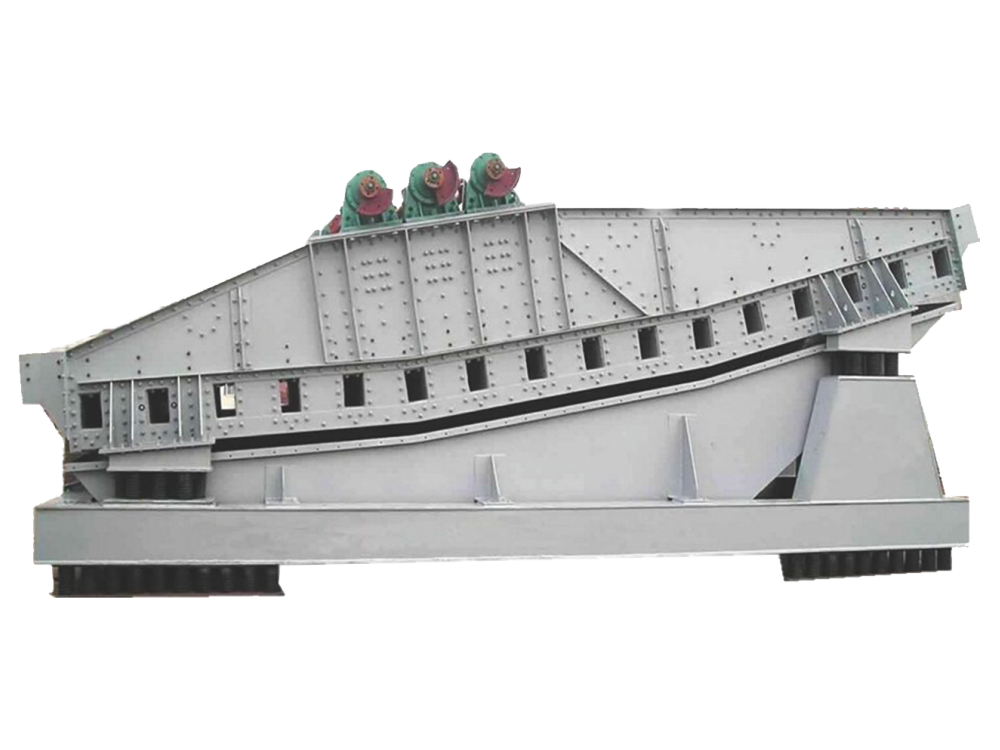

產品用途　　ZDS係列橢圓等厚篩適用於冶金行業的燒結礦、燒結球團、礦山行業的礦石分級，煤炭行業分級篩分作業。和同規格的其它類型的篩機相比，處理量更大、篩分效率更高。是大型燒結廠、球團廠、選礦廠、選煤廠、洗煤廠大型振動篩，是國外引進大型振動篩的理想替代產品。工作原理及結構特點　　ZDS係列篩的篩麵由不同傾角的三段組成，使物料層在篩麵各段厚度近似相等;采用三軸驅動，同步激振原理，運動狀態穩定，篩箱運動軌跡為橢圓。橢圓等厚篩分有利於物料在篩麵上的向前輸送、分層和透篩，故比普通直線篩和圓運動篩相比有較大的處理量和較高的篩分效率。而當相同的處理量和相同的篩分效率時，橢圓等厚篩具有較小的篩分麵積，能節約投資。　　橢圓等厚篩由篩箱、激振器、隔振係統、傳動裝置等組成，根據被篩分物料的性質，篩板材質可采用聚氨脂或耐磨合金。激振器的偏心塊由電動機通過同步傳動裝置帶動旋轉。篩箱運動軌跡的橢圓度和方向角是可調的。環境要求　　為減少物料對篩麵的衝擊，要求給料落差不大於500mm，給料方向要與篩麵上物料運動的方向一致。物料給料寬度A和篩箱寬度B之間應保持0.8BKA≤0.9B篩機上方應裝設密封罩和抽風除塵設施，密封罩上應有檢修孔，檢修孔的大小應能使檢修人員方便進出及更換篩板。　　漏鬥、密封罩及其它固定裝置應與篩箱保持60mm以上的間隙，需要防塵時，在間隙處采用軟連接密封。安裝與調試　　1.安裝前，要檢查零部件是否完好、齊全，並對篩機安裝基礎進行清理檢查。　　2.為防止積水和彈簧間堆積灰塵雜料，四個彈簧支承麵、液壓阻尼器支承麵、傳動平台支承麵應高出地麵250-300mm。　　3.安裝基礎上的預埋鋼板和地腳螺栓由用戶自備。四個彈簧支承座下的預埋鋼板須在同一水平麵內，在長度方向上的平麵度誤差不大於5mm，在寬度方向不大於2mm。　　4.傳動平台的基礎應在電動機和同步器的高度調整好後，再進行二次澆灌。待隔振架就位，彈簧調整到與上下支承麵均（jun1）成垂直狀態後方可把彈簧座與下部預埋鋼板焊牢、焊接時，隻許焊彈簧座的兩側，不許焊彈簧座的兩端。　　5.彈簧在安裝前，應對外形尺寸及剛度值進行檢查，以保證各組彈簧的剛度和高度保持一致，彈簧安裝好後，要求所有彈簧與上下支承麵保持垂直。　　6.激振器與篩箱在出廠時已裝好，並一起發運，安裝現場須對原裝配情況進行檢查，並重新緊固連接件，若安裝時已超過設備出廠時間六個月，應將激振器拆開，將各零件清洗後重新組裝，在軸承的迷宮槽內注入適量的二硫化鉬3號鈣基脂。重新安裝激振器時，要保證同軸各組偏心塊的對稱中心線在同一平麵內。激振器裝配完畢後，用手轉動偏心塊，如阻力過大或有卡死現象。必須找出原因加以調整。　　7.安裝同步器時，要保證同步器三根軸的中心線與篩箱上三組激振器的中心線平行。空載時在垂直方向上前者應比後者低2-3mm，在前後方向，同步器各軸的中心線與激振器中心線應在同一平麵內。　　8.若安裝時已超過設備出廠時間6個月，應拆開清洗﹔更換新的潤滑油(齒輪浸油深5-10mm，根據溫升調整)，重新裝配時，要注意齒輪上的標記和齒輪軸上鍵的方向是否正確。　　9.安裝電動機和皮帶傳動裝置時，利用電動機座上的調節螺栓調整電動機的位置。保證皮帶傳動具有足夠的張緊力。　　10.安裝萬向連接軸時，先將內外花鍵清洗幹淨，並塗上適量的二硫化鉬3號鈣基脂。各部位就位後反複擰緊螺栓，並在皮帶傳動和萬向連接軸上方安裝好防護罩。　　11.激振器潤滑油管與篩體連接須用軟管。使用與維護　　1.篩機應避免帶料起動，運行平穩後再給料。停車前應先停止給料，待篩麵上物料全部走過後才能停篩。　　2.工作過程中應經常觀察篩機運轉是否平穩，若發現運轉不正常或有撞擊聲，應立即停車檢查。如遇突然事故停機時，應設法將篩麵上物料排除，以免下次開機時帶料起動，影響使用壽命。彈簧之間，容易積聚礦粉和雜質，影響彈簧的正常工作，應經常用壓縮空氣進行清理。經常檢查篩機上各連接螺栓緊固情況，若發現有鬆動應及時擰緊。　　3.經常檢查篩板與襯板的磨損情況，若發現磨損嚴重或關鍵部分出現裂縫，應及時更換或修補。
